[ 차량정비 ] 기아 포르테 차량 후방카메라를 트렁크 중앙에 설치해보자..

2009년식 기아 포르테 si블랙 차량
후방카메라가 없다

전문샵에 맞겨야 하나 고민하던 차에
지인에게 한번 물어본다

후방카메라 설치해야 하는데
어떻게 해야하고 비용은 얼마쯤 하는지를

부담되지 않은 가격대에
설치가능 하다기에

지인의 작업장으로 이동해서
남들과는 다르게
정중앙에 설치해 주라고 의뢰를 했고

샵에 근무중이던 지인의 재능을 빌려
포르테 차량에 후방카메라 설치를 시작

후방카메라 부품도 준비되어 있었기에
작업속도는 유연하게 진행되었다

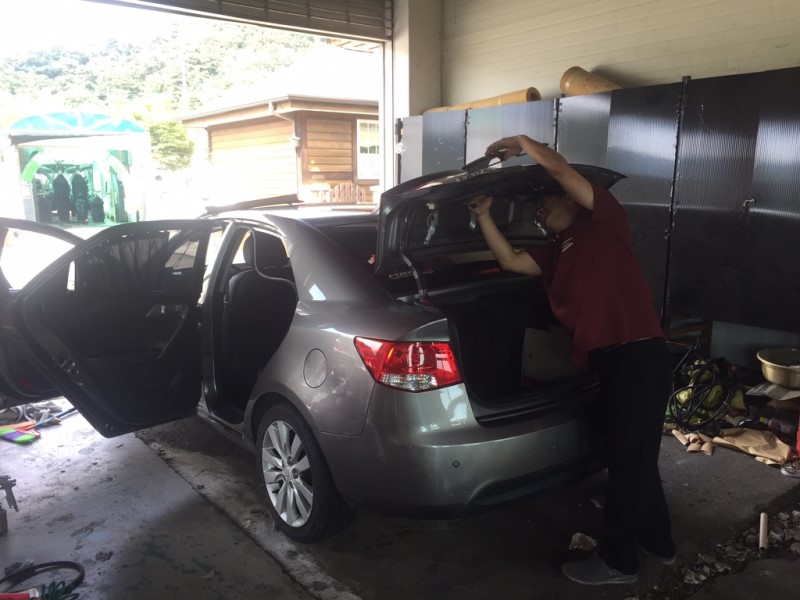

트렁크를 들어올려 커버를 탈거하고
후방카메라 위치를 계산

원래대로라면
기아 포르테는 트렁크 도어 버튼 때문에
후방카메라를 정중앙에 설치할수 없으며
도어버튼을 피해 좌측이나 우측으로만
설치가 가능하다

약간의 편법을 사용하여
후방카메라를 중앙에 맞추어 고정시켰고

배선은 뒷자석의 배선유입부를 통해
앞으로 앞으로

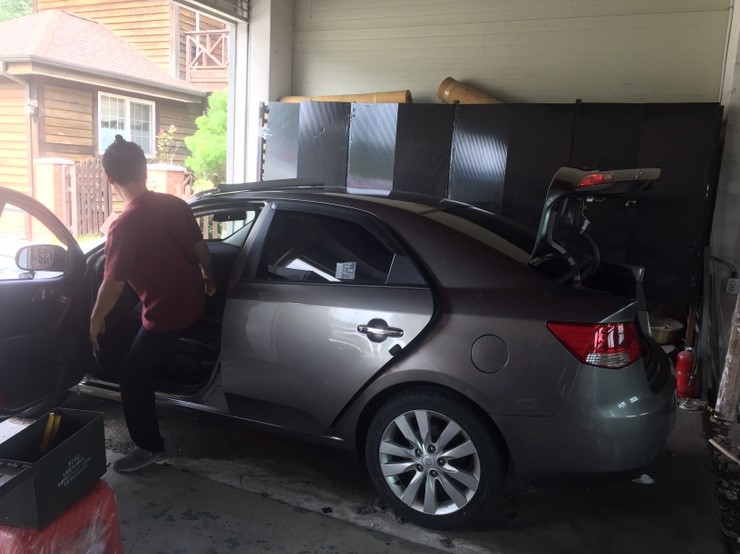

뒤쪽 좌석으로 배선을 빼낸 다음에는

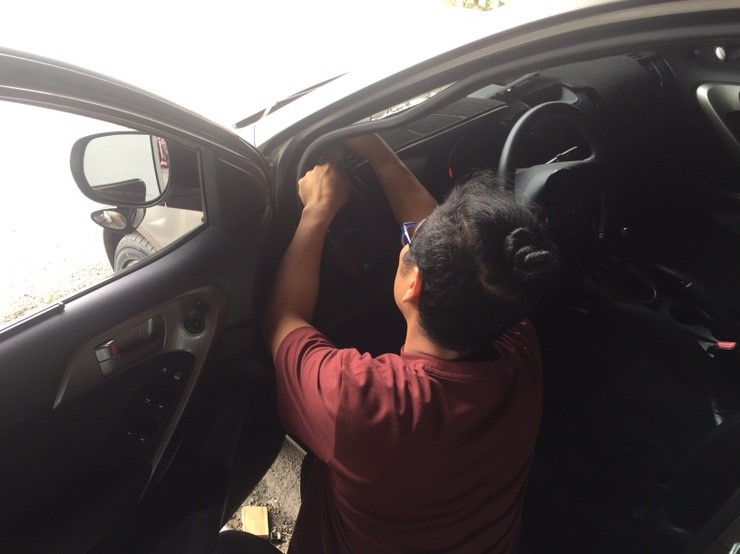

뒷문과 앞문의 문틀을 통해
센터페시아까지 연장을 해 주었고

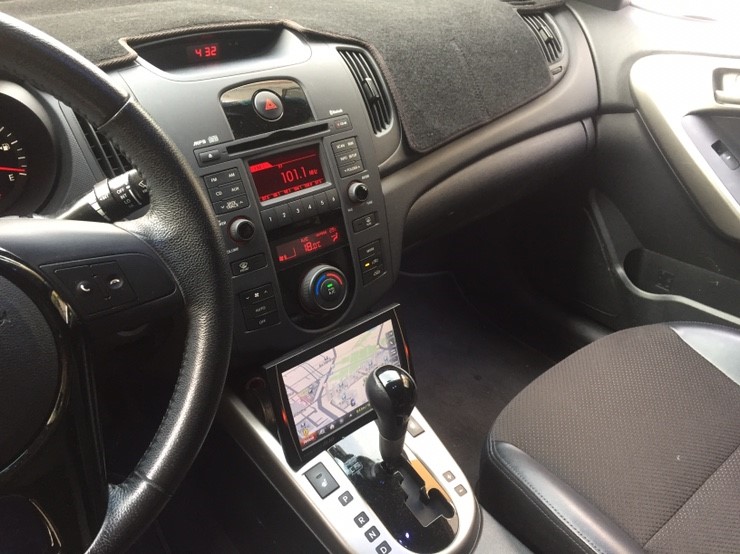

네이게이션이 센터페시아 하단부에
위치하고 있었기에

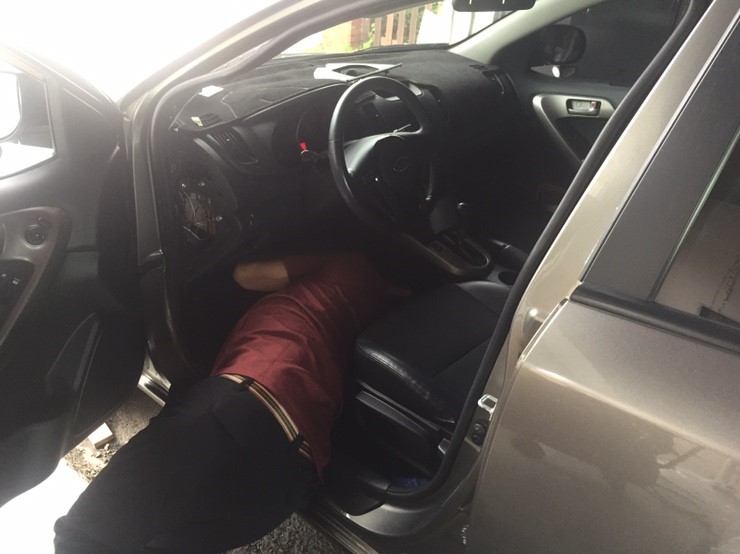

핸들아래쪽으로 기어노브까지
배선이 걸리지 않게끔 선처리

후방카메라 설치와 배선작업이
완료 되었으므로
정상작동 되는지 화면반전은 어찌되는지
확인을 위한 테스트 진행

정상작동되는 후방카메라를 확인하고
모든 작업을 마무리 한다

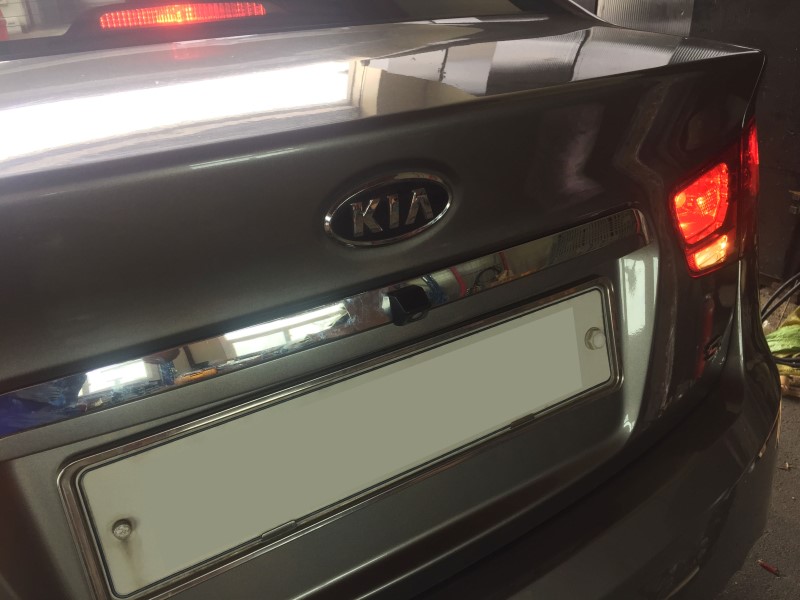

포르테 후방카메라 정중앙 설치의 팩트는
크롬몰딩에 있다



트렁크에서 크롬몰딩을 탈거하여
후방카메라를 연결하려하면

후방카메라의 후면부 브라켓 길이가 길어서
크롬몰딩이 자기자리를 잡지 못하고
약간의 들뜸현상이 발생하므로

후방카메라에 약간의 가공이 필요하고
이를 통해 장착이 완료되는것



후방카메라가 크롬색상이었으면
몰딩과 잘 어울렸을테지만
검정색이다보니 약간 언발란스 하기도 하지만

주차할때 확인되는 각도가
정확했기 때문에
대체로 만족스러운 작업이었다 생각된다
